金屬波紋管補償器系列（又名波紋膨脹節）適用于鋼鐵、冶金、石化、電力、水泥等行業，據美國
《EJMA》和GB/T12777 標準采用計算機優化設計，以一只或幾只波紋管為補償元件，配以各種結構件組
合成裝置，解決管路系統和設備因熱脹冷縮等因產生的尺寸變化，具有結構緊湊補償量大、剛度小、承
壓能力高，配管簡便、工程費用低及管理和維修方便等特點，可廣泛應用于需柔性連接和隔震降噪的各
種管路系統和設備及工程中。

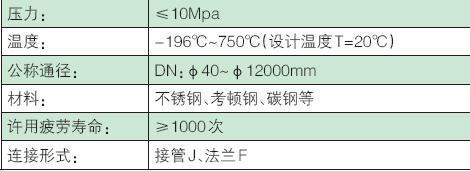

主要技術參數

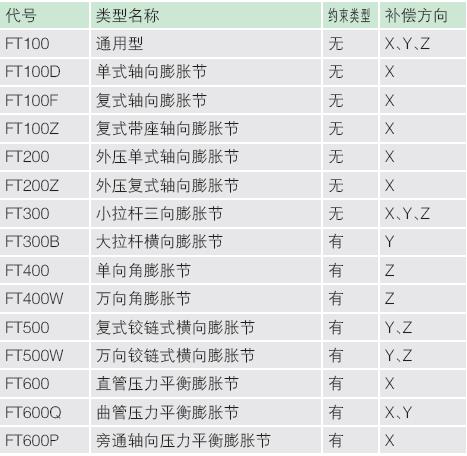

補償器類型

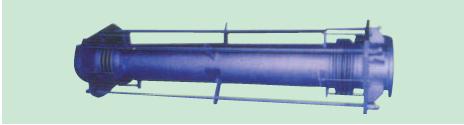

◆大拉桿橫向FT300B 型
補償方向：橫向（任意）
DN：φ100~φ4000mm
PN：0.1~2.5Mpa
大拉桿橫向型波紋膨脹節可以補償彎曲管段的
橫向位移和數值不大的角位移，通常不用來補償角
位移。它具有承受內壓推力的能力。
◆通用FT100型
補償方向：
軸向、橫向、角向
DN：φ40~φ12000mm
PN：0.1~2.5Mpa
通用型波紋補償器由一組波紋管和結構件組成，
可分焊接式、法蘭式兩種，主要用于補償管線的軸向
位移，通用補償器屬無約束型，內壓推力必須由主固
定架來承擔、產品上的黃色小拉桿主要是運輸過程
中的剛性支承或作為預變形調節用，它不是承力件，
該類補償器結構簡單，性價比好，在管線上可能之處
應優先予以考慮。
|
